Grundlagen Einpressroste:

.

1    Einfassung  |  2    Füllstab  |  3    Tragstab

A    Maschenweite Tragstab  |    B    Maschenweite Füllstab  |   C    Tragstabhöhe  |   D    Tragstabstärke

Berechnungsgrundlagen:

.

Gitterrost Rahmen:

.

.

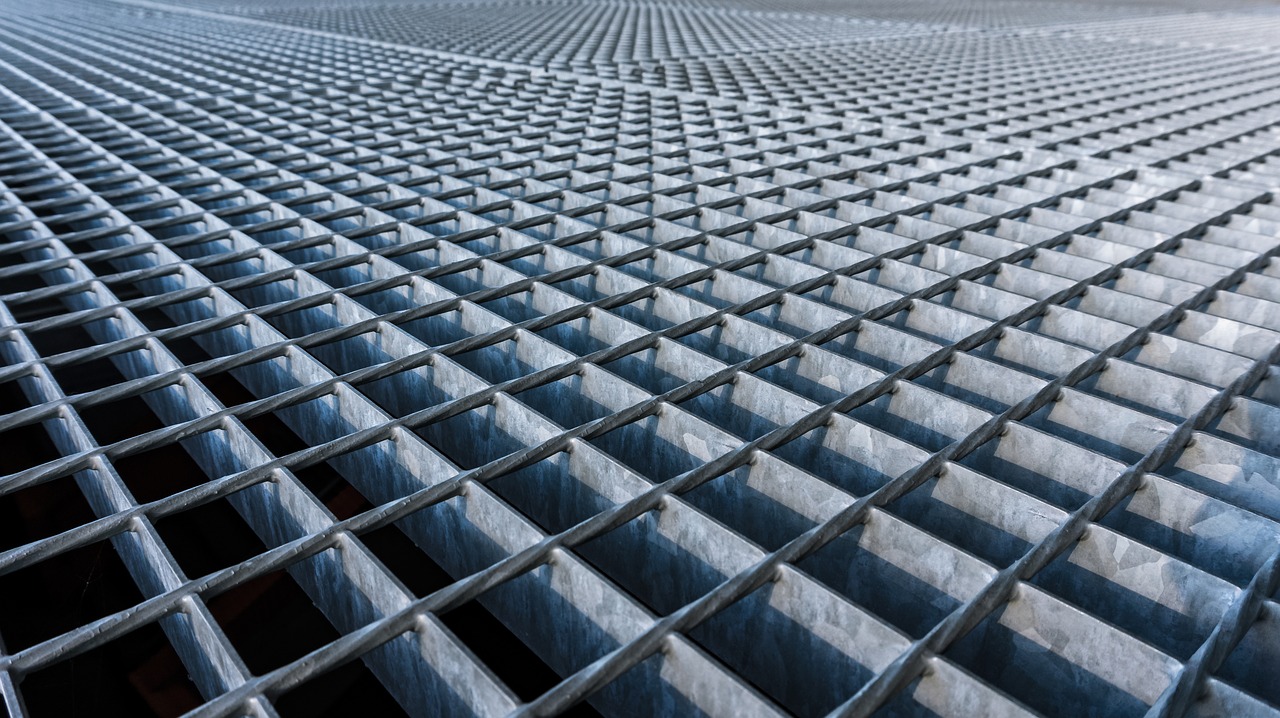

Pressrost

Das Herstellungsverfahren der KMH Pressroste laut Norm EN ISO 14 122-2 bzw. RAL GZ 638 garantiert eine gleichbleibend hohe Qualität. Er wird im Allgemeinen aus S235 JR Stahl gefertigt – aus statischen Gründen findet aber auch S355 JR Stahl Einsatz, wobei man hier die Füllstäbe mit hohem Druck in die vorgestanzten Tragstäbe eingepresst. Bei den Pressrosten finden außerdem Voll- und Jalousieroste sowie Regalroste mit spezieller Einfassung als Sonderformen Anwendung. Der Gitterrost kann gemäß EU-Norm EN ISO 1461 feuerverzinkt oder auch beschichtet werden.

Maximale Maße
– Tragstab:     max.  3.000 mm
– Füllstab:       max.  1.400 mm

Tragstäbe
– Tragstabshöhe: von 20 bis 150 mm
– Tragstabsdicke: von   2 bis   10 mm

Maschenteilung
Die Maschenteilung zwischen Trag- und Füllstäben und die Dicke der Trag- und Füllstäbe, legen die Maschenweite fest. Die Maschenteilung wird auf Grundlage der geltenden Normen und Lastgrenzen festgelegt.

Dicke der Tragstäbe von 2 bis 4 mm
– Die Maschenteilung der Trag- und Füllstäbe ist allgemein eine 11,1 er Teilung

Dicke der Tragstäbe von 5 bis 10 mm
– Die Maschenteilung der Tragstäbe ist eine 11,1 er Teilung ab 22,2
– Die Maschenteilung der Füllstäbe ist allgemein eine 11,1er Teilung

…jede Form ist denkbar.

Abgerechnet wird immer das kleinste, die Rostgeometrie umfassende Rechteck:

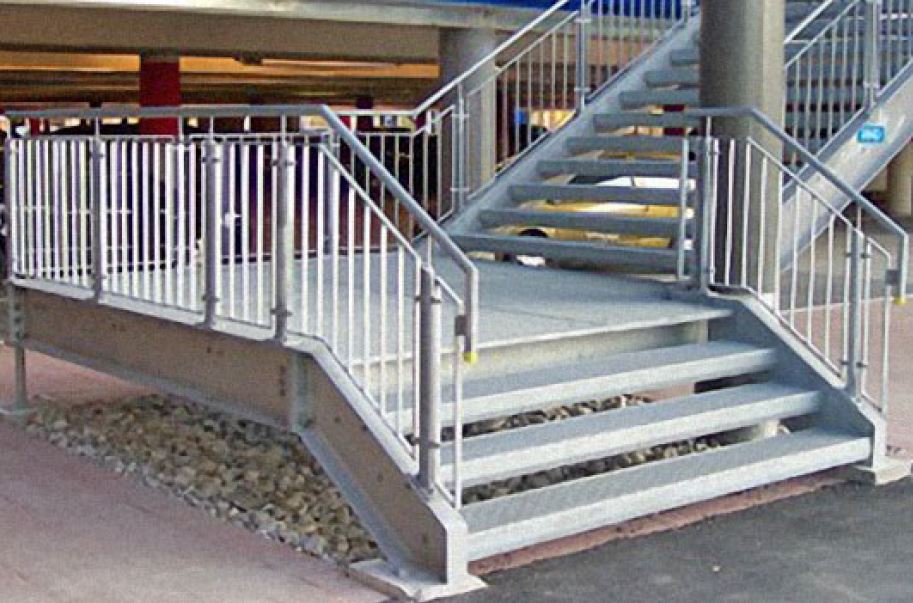

NORM-Stufen

Das Herstellungsverfahren der Pressroststufen ist gleich wie bei den Pressrosten. Die Querstäbe werden dabei unter hohem Druck in die vorgestanzten Schlitze der Tragstäbe eingepresst. Dadurch entstehen stabile und verwindungssteife Pressroststufen mit rutschhemmenden Eigenschaften.
Durch zusätzliche Ausstanzungen an den oberen Kanten der Trag- und/oder Querstäbe können die bereits vorhandenen rutschhemmenden Eigenschaften zusätzlich verbessert werden. (R10/R11) An die KMH-Pressroststufen werden Seitenlaschen aus Flachstahl 70×3 angeschweißt, die mit Lochungen nach DIN 24531 versehen werden. Diese Bohrungen dienen der einfachen Montage an die Treppenwangen.
Zusätzlich stellen wir unsere Pressroststufen mit einer gelochten Sicherheitsantrittskante her, die eine optimale Stabilität und Trittsicherheit gewährleistet.

PREISLISTE NormStufen

DIN-Lochung  |  Füllstab Gleitschutz | Paletten-Listenpreis Netto, ohne MwSt., ohne Frachtkosten, Gültig bis 31.12.2024

.

KMH-Sonder-XL-Stufenroste

Stufen müssen nach RAL-GZ 638 an ihrer Antrittskante bis max. 1200mm 1,5 kN (bei öffentlichen Bauten 2,0 kN) mittig, verteilt auf eine Aufstandsfläche von 100 x 100 mm, angesetzt übertragen. Bei Laufbreiten größer als 1200 mm, werden mehrere Punktlasten in Abständen von 600 mm von je1,5 kN (bzw. 2,0 kN), verteilt auf Aufstandsflächen von je 100 x 100 mm, eingerechnet. Um diesen Anforderungen gerecht zu werden, ist bei den KMH-Sonder-XL-Stufen für großeStützweiten eine Tragekonstruktion aus Flacheisen integriert. Abmessung bzw. Auslegung nach stat. Erfordernis. Auf Wunsch können die Trag- und/oder Füllstäbe auch rutschhemmend ausgeführt werden. Senden Sie uns Ihre Anforderungen und Sie erhalten prompt ein Angebot.

Schweißpressrost

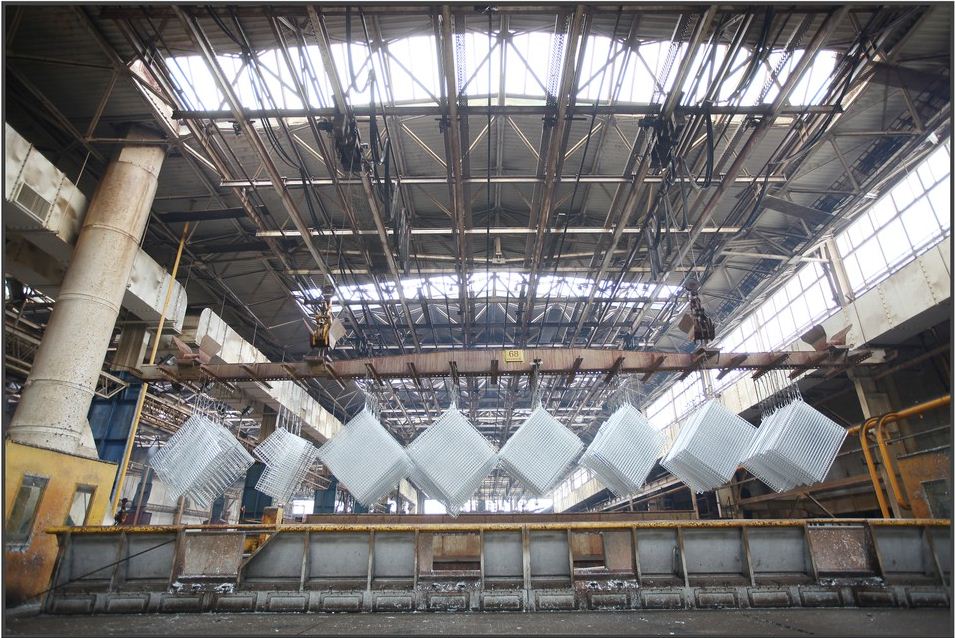

Die KMH Schweißpressroste werden mit Techniken gefertigt, die eine gleichbleibend hohe Qualität garantieren (Norm EN ISO 14 122-2 bzw. RAL GZ 638). Er wird im Allgemeinen aus S 235 JR Stahl gefertigt, wobei verdrillte oder auch glatte Füllstäbe in die Tragstäbe eingepresst und gleichzeitig elektrisch verschweißt werden. Der Gitterrost kann gemäß EU-Norm EN ISO 1461 feuerverzinkt werden.

– Maximale Länge der Tragstäbe: 6100 mm

– Maximale Länge der Füllstäbe: 1000 mm bzw. auf Anfrage – Dicke der Tragstäbe: von 20/2 bis 80/5

– Gedrillte Querstäbe von 4 bis 6 mm

– Rutschhemmung der Tragstäbe nach Anfrage

AUSFÜHRUNGEN:

Maßanfertigung durch unser Planungsbüro auf Grundlage von Kundenzeichnungen oder der von KMH angefertigten Pläne bzw. aufgrund einer eventuell notwendigen Naturmaßnahme.

Standard Norm-Gitterroste und Stufen

Halbfertige Produkte wie Matten, unbehandelt oder verzinkt, können auf der Baustelle bzw. in der Werkstätte nach Belieben ausgeschnitten, eingefasst und zusammengesetzt werden.

Barfuß- bzw. Bootssteegroste

Barfuß über Gitterroste gehen?   kein Problem…

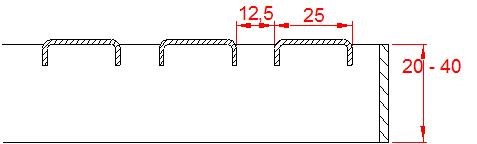

Hergestellt werden unsere Barfuß– bzw. Bootsstegroste mit Tragstäben 20/2, 25/2, 30/2 und 40/2.
An Stelle der üblichen Füllstäbe wird ein Standard- U-Profil für Höhe 25 mm eingepresst.
Dies ist gerade bei Schwimmbädern,  Plattformen oder Laufstegen – auch in großer Höhe als Sichtschutz nach unten – ein positiver Effekt.

Im Vollbad feuerverzinkte Barfußroste in verschiedenen Ausführungen, auch mit Ausschnitten. Belastbarkeit entsprechend der Belastungstabellen.

Regalroste:

Gitterroste werden schon lange im Einsatz als Regalfachböden genutzt und haben sich millionenfach bewährt:
➔ hohe Tragfähigkeit, geeignet für Flächen- und Punktlasten
➔ dauerhafter Korrosionsschutz, im Vollbad feuerverzinkt
➔ einfache, schnelle Montage, Verschiebesicherung, keine zusätzliche Befestigung erforderlich
➔ Regalbeladung von unten sichtbar
➔ Einsatz von Sprinkleranlagen möglich, freier Querschnitt der Gesamtfläche bis zu 90 %

Die Dimensionierung herkömmlicher Regalroste mit Einhängewinkel oder Verschiebesicherung ist abhängig von der Regaltiefe und der zu erwartenden Belastung. Die Tragstäbe werden von KMH hinsichtlich Größe und Abstand den Anforderungen entsprechend dimensioniert und optimiert.

Rutschhemmung:

Für den normalen Einsatz sind Metallroste ausreichend rutschhemmend. Wo jedoch durch den Umgang mit gleitfördernden Stoffen, z.B.: Schmutz, Ölen, Fetten, Wasser, Eis, Lebensmittel u. a. eine erhöhte Rutschgefahr (Unfallgefahr) besteht, werden an den Bodenbelag erhöhte Anforderungen bezüglich der Rutschhemmung gestellt. Eine höhere Rutschhemmung wird bei Gitterrosten durch Ausstanzungen in den Trag- und / oder Füllstäben erzielt. Um diesen erhöhten Anforderungen gerecht zu werden, sind KMH Gitterroste bezüglich ihrer rutschhemmenden Eigenschaften nach den Regeln der BGR (Begehungsverfahren; Schiefe Ebene) geprüft. Diese Prüfungen wurden durchgeführt – die Prüfergebnisse sind in nachfolgender Tabelle zusammengefasst.

PRESSROSTE

.

SCHWEISSPRESSROSTE
