Gesamtlösungsanbieter im Bereich Stahlbau für die Energiewirtschaft
Die KMH GmbH bietet Systemlösungen für Energieversorgungsunternehmen und für die Industrie an.
Neben den M16-Erdungsanschlüssen und Durchführungen, feuerhemmenden Abdeckungen für Trafogruben, deren Unterstützungen und Gitterroste reicht das Spektrum von Kabelträgern, Deckelrahmen, Deckelhülsen und Ankerschienen über Blitzschutzstangen, Abspannportalen und kompletten Stahlbaukonstruktionen wie Kabelaufführungsgerüste für Umspannwerke bis hin zur Montage.
Das Regauer Unternehmen ist somit Ihr Stahlbau-Gesamtlösungsanbieter im Bereich Energiewirtschaft.
Die KMH GmbH bietet ein umfangreiches Angebot an Engineering-, Consulting- und Montageleistungen für Stahlbau in Energieübertragungs- und Verteilungssystemen.
Eine unserer wichtigsten Zielsetzungen ist, unsere Auftraggeber beim Neu- bzw. Umbau von Stromversorgungssystemen zu unterstützen
Die KMH GmbH ist in diesem Gebiet seit Jahren tätig. Wir können daher auf wertvolle Erfahrungen bei der Umsetzung und Modernisierung von Energieübertragungs- und Verteilungsprojekten zurückgreifen. Dank dieser Erfahrungen und des bisher erreichten Fachwissen kann die KMH GmbH mit technisch und organisatorisch ausgezeichneten Leistungen aufwarten. Zu unseren Kunden zählen neben Energiebetreibern, Ausrüster für Umspann- und Kraftwerke auch Baufirmen und Betonfertigteilhersteller.
.
Unterstützungskonstruktion für Gitter- und Feuerschutzroste
Feuerverzinkte Unterstützungskonstruktion für die Brandschutzpaneele beim Trafofundament, bestehend aus HE-A Trägern und U-Stahlprofilen, mit Bohrungen an den Stirnseiten für den Erdungsanschluß, samt Grundplatten, Säulen und Auflagerschuhen, laut Plan Nr. VZZ_8051 und Normplan APG152 herstellen, liefern und montieren.
Kabelträger
KMH Kabelträger feuerverzinkt – für Kabelschächte in Umspannwerken – mit 5 Ausleger und Führungen zum Einhängen in die einbetonierte KMH Ankerschiene.
Selbstverständlich ist neben dieser Standardausführung jede Sonderlösung möglich.
Ankerschienen
KMH Ankerschiene feuerverzinkt – für Kabelschächte in Umspannwerken – abgelängt, mit Nagellöcher und gefräster Ausnehmung zum Einhängen der KMH Kabelträger.
ACHTUNG:
Durch die neue Ausprägung der Ausnehmung kann der Beton nicht in die KMH Ankerschienen eindringen – die Auflagekante wird abgedichtet.

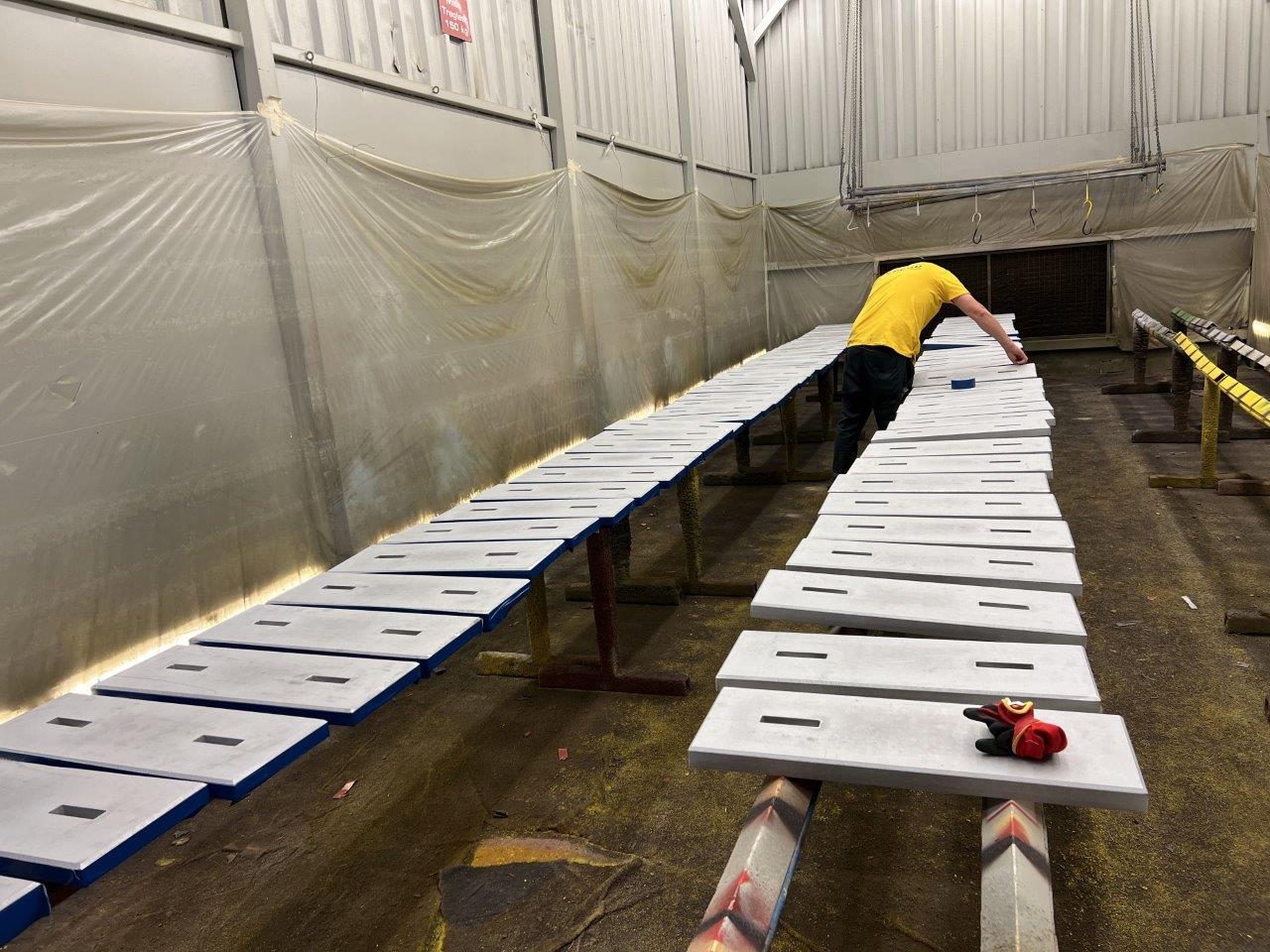

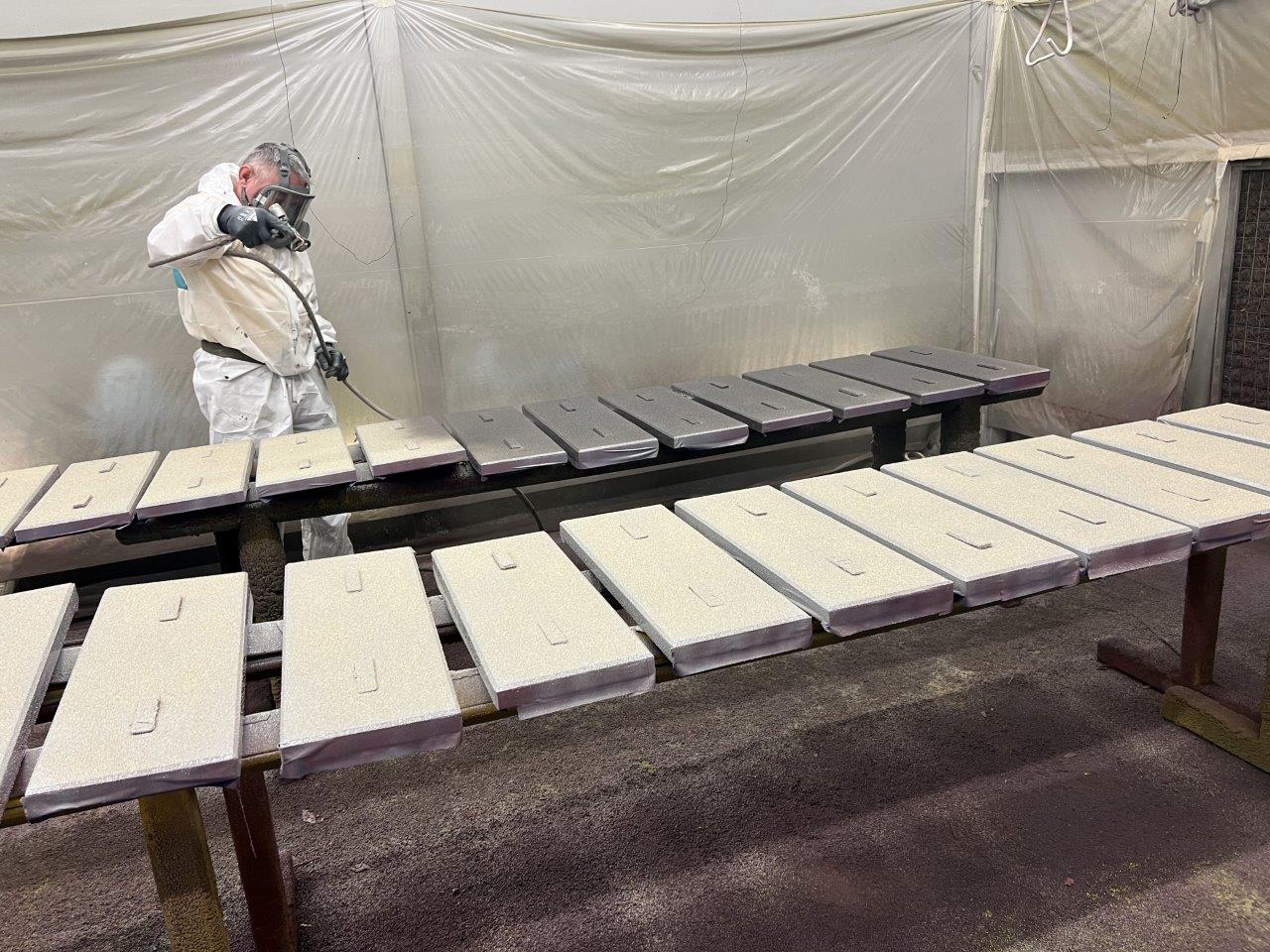

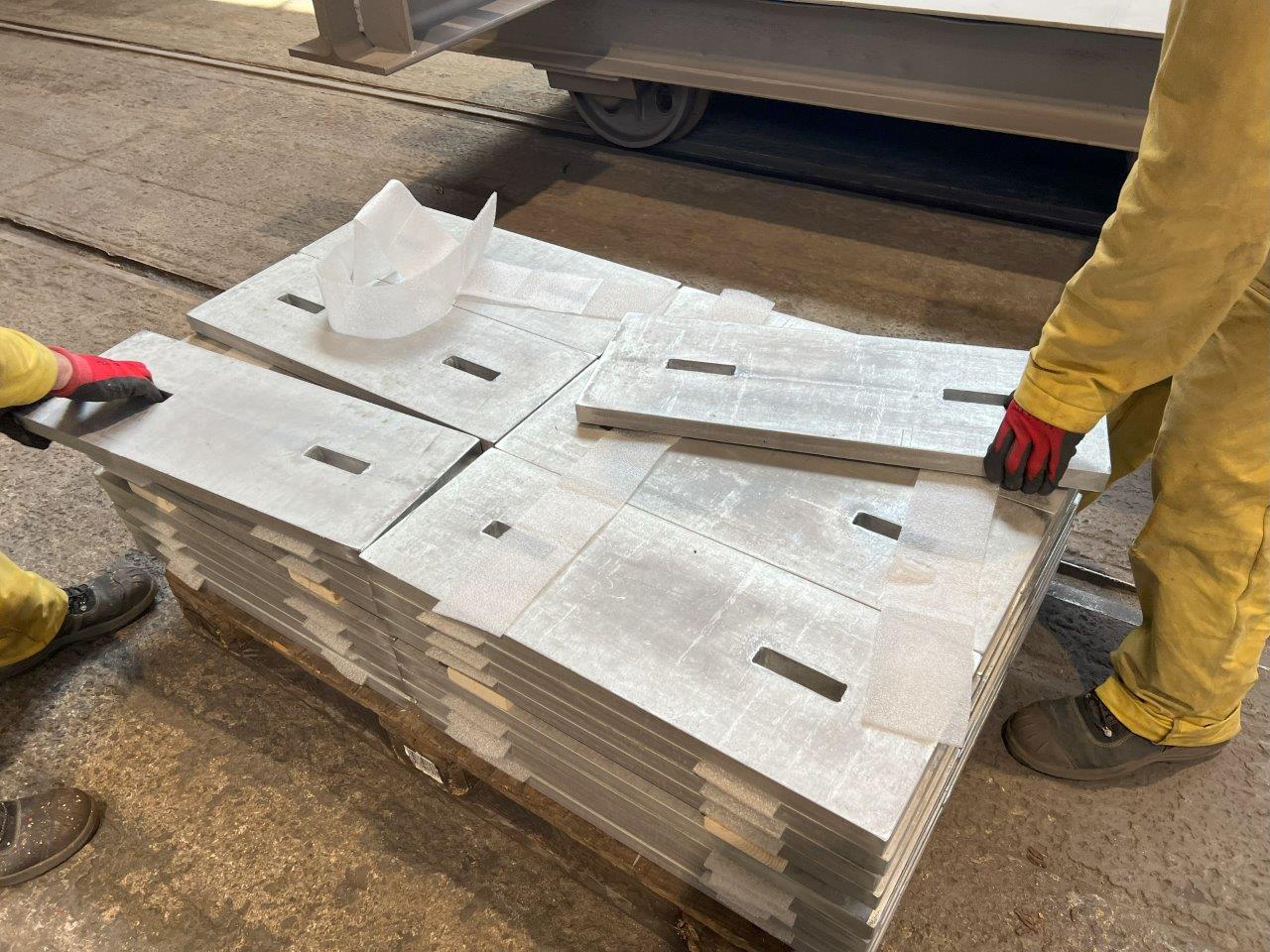

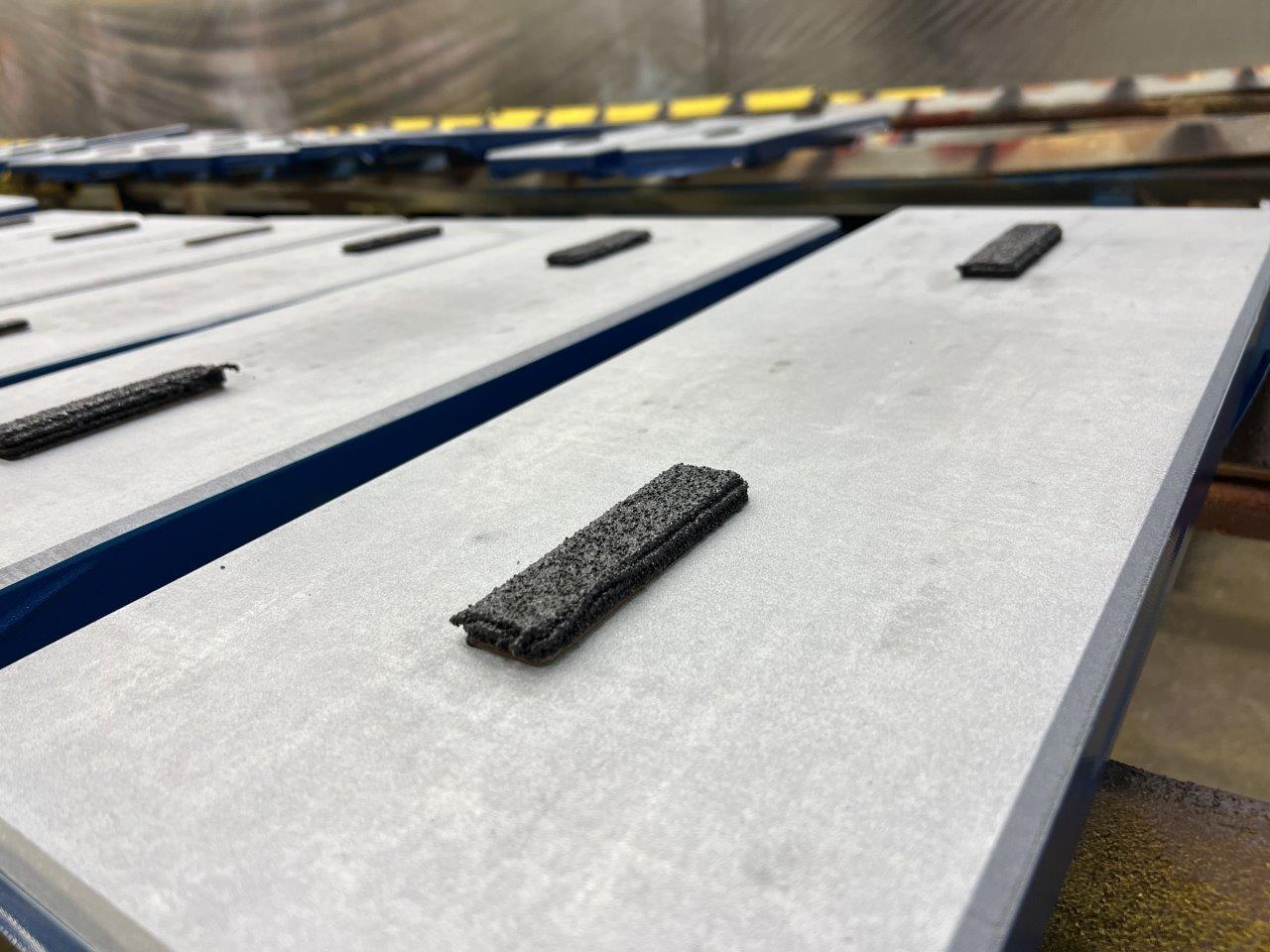

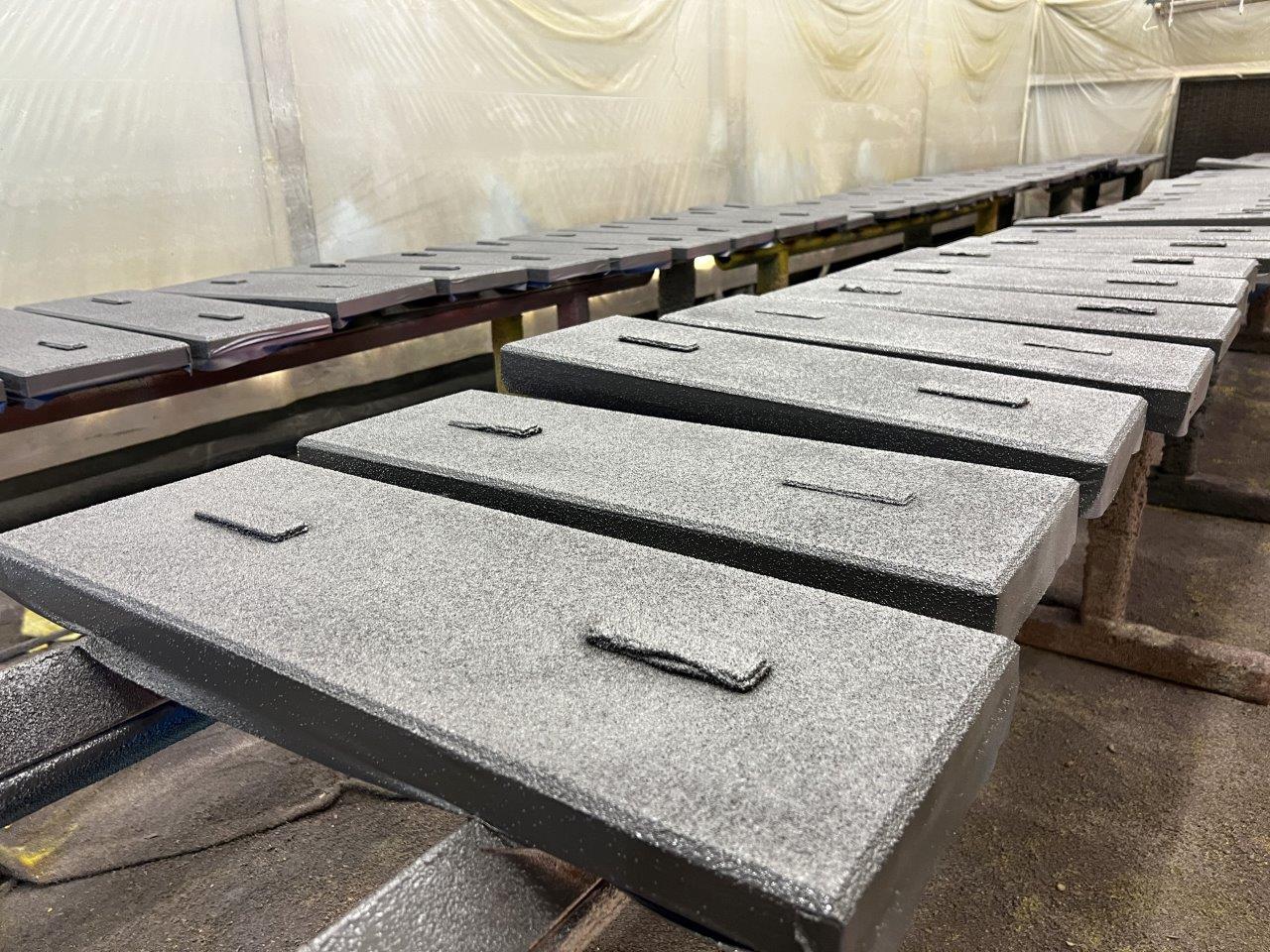

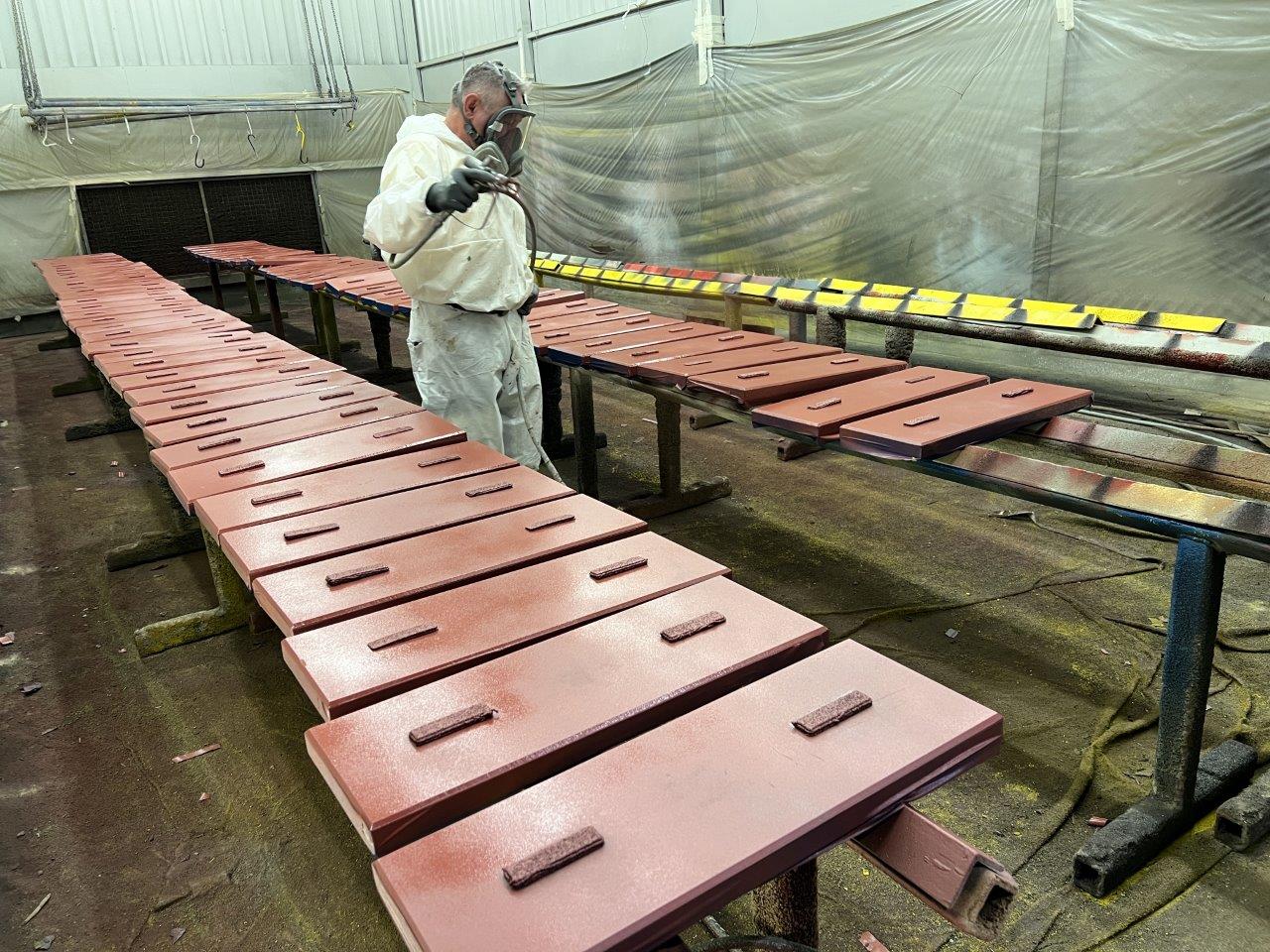

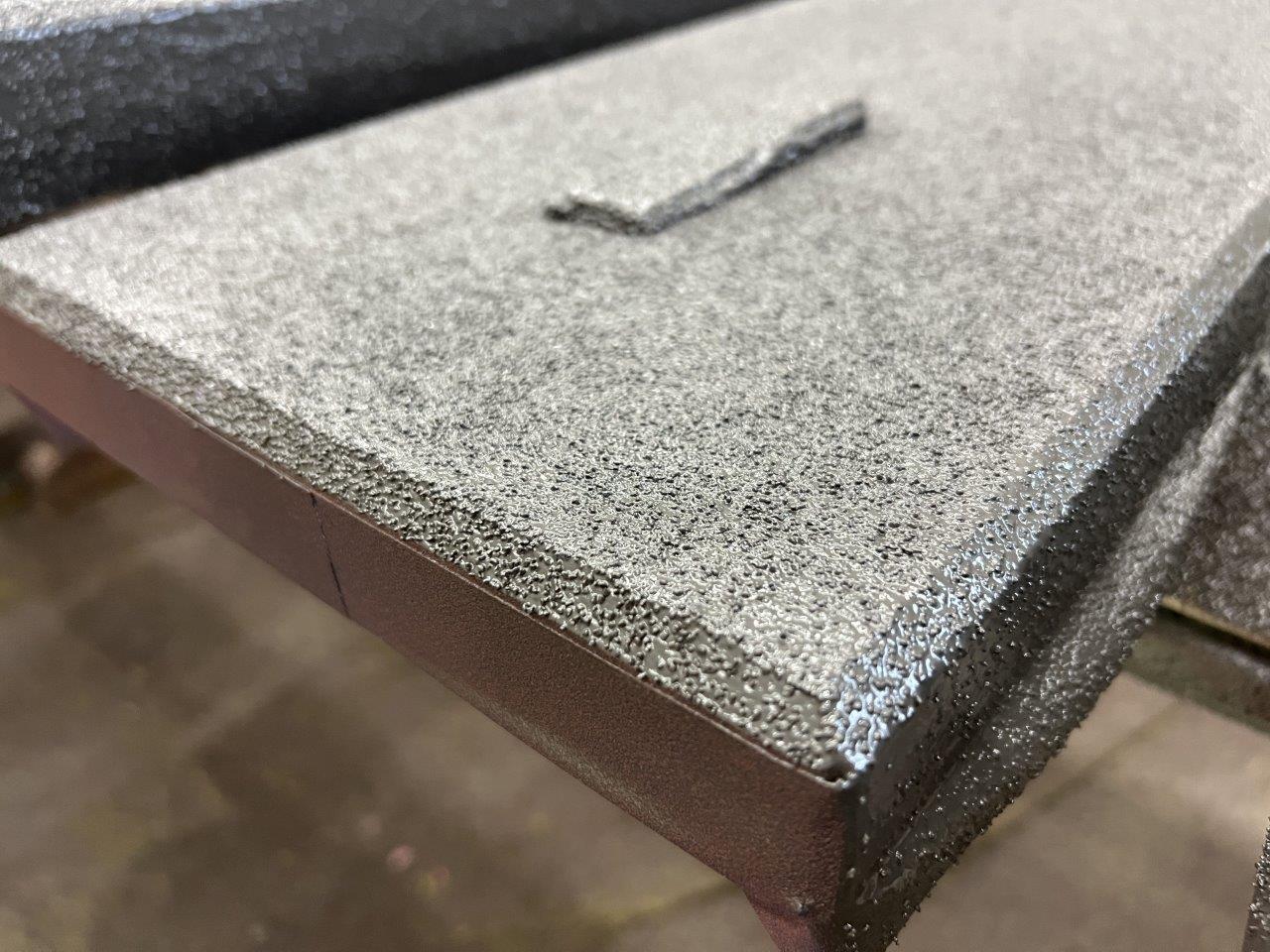

Deckelrahmen | Deckelhülsen | Deckelträger
Die KMH GmbH liefert nicht nur die feuerverzinkten Deckelrahmen und Deckelhülsen in Standardausführungen und Sonderfertigungen sonden auch die dazugehörigen Deckelträger mit angebauten Kabelträger.
Kabelleiterkonstruktion
Liefern und montieren von feuerverzinkten begehbaren Gitterrosten / Pressroste b= 60cm
Vertrieb: KMH oder gleichwertiges lt. Plan APG152, samt Unterstützungskonstruktion h= ca. 120cm
bestehend aus 80 C-Profilen, einschließlich aller Montagehilfen, anfertigen von Passstücken,
Verbindungsmittel und Befestigungsmittel.
Die Bemessung und Detailplanung der Unterstützungskonstruktion ist von Auftragnehmer
durchzuführen und im Einheitspreis einzurechnen. Alle Erschwernisse sind einzukalkulieren.
Nachträgliche Schnitte sind mit einen Korrosionsschutz zu versehen.
Abgerechnet wird nach lfm Kabelleiterlänge.
Stahlbaugerüste
Stahlbaugerüste lt. beigestellten Fertigungszeichnungen
Material laut Zeichnungen bzw. Stücklisten
Oberfläche feuerverzinkt lt. EN1461 und Duplex-Beschichtet im
Farbton RAL ____ mit einer Sollschichtstärke von 1×70 µm lt. Vorgabe
Komplette Fertigungsdokumentation nach EN1090
Die Abrechnung erfolgt nach dem Stücklistengewicht.
Fertigung nach EN 1090 EXC2
inkl. Schrauben ohne sonstige Normzukaufteile
E R D U N G
Unsere M16-Erdungsanschlüsse sind als Erdungspunkte oder Erdungsdurchführungen in diversen Ausführungen entsprechend der jeweiligen Anforderung lieferbar. Als Ausführung mit Fixlängen für Betonschalungen im Fertigteilbereich oder als einstellbare Ausführung beim schalungsbündigen Einbau in Betonwände stehen unterschiedlichste Versionen zur Verfügung.
Die in Edelstahl hergestellten M16-Erdungsanschlüsse erfüllen dank höchster Qualitätsstandards beständig ihre Funktion und werden unter anderem für Blitzschutz-, Betriebs-, Funktions- und Schutzerdungen eingesetzt.
Die Produkte erfüllen den Stand der Technik auf höchstem Niveau, so sind alle Erdungsanschlüsse auf Kurzschlussstrom und für Blitzstoßströme geprüft und übertreffen die geforderten Vorgaben. Mit Druckwasserprüfung der Wassersperre für Durchführungen bei wasserdichten Fundamentplatten / Wänden (z. B weiße Wanne) bis 1 bzw. 3 bar, die eine Einbausituation bis zu einer Tiefe von 10 bzw. 30 m gegenüber stehendem Wasser darstellt.
Schicken sie uns ihre Anfrage – Sie erhalten umgehend ihr individuelles Angebot.
Das abgebildete System ist die universelle Anschlussmöglichkeit für alle Erdungs-, Potentialausgleichs- und Blitzschutzbauteile nach DIN/VDE und DIN V ENV 61024-1. Das System bietet viele Einsatzvarianten und umfangreiches Zubehör für die Bereiche Trafostation, Umspannwerk, Kraftwerk und Telekommunikation. Anschluss-, Mess- und Trennstellen sind dadurch bauseits vorbereitet. Der modulare Systemaufbau macht es zu einer äußerst wirtschaftlichen Lösung mit einem sehr guten Preis-Leistungs-Verhältnis. Das System überzeugt durch hohe Stoß- und Kurzschlussstrom-Tragfähigkeit und ist von der AIT in Wien geprüft.
